今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

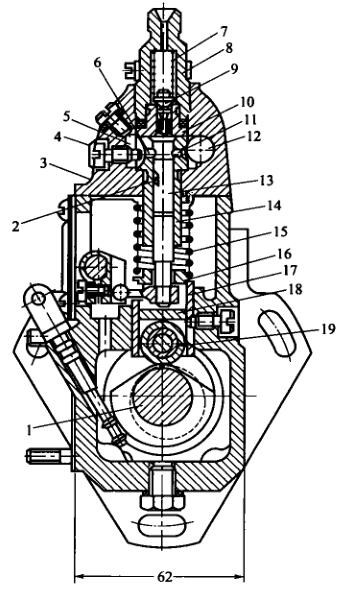

   I号喷油泵的分泵构造图

1-压力进气软管管接头; 2-脸上冒油阀; 3-脸上冒油阀块; 4,14-进油螺柱; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵压缩扭簧; 8-油门撑杆;  9-自动调节臂; 10-凸轮轴轴; 11-统一接盘; 12-输油管道管道泵剪力轮; 13-输油管道管道泵; 15-放油螺塞; 16-手真空泵;  17-驱使盘; 18-从动盘; 19-罩壳; 20-滑套; 21-调节压缩扭簧; 22-油优化螺柱; 23-怠速急停开关开关螺柱; 24-迅速急停开关开关螺柱; 25-变频控速手柄; 26-变频控速压缩扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体前壳的其主要基本功能是绝对泵油开端时的精准的性，来说多缸重油机衡量，还得绝对各缸泵油时的同一性。起绝对目的的连接是压轮下部分到调整保护层垫块上三视图的间距H。当喷液压油泵凸轮机构轴伞齿与曲轴伞齿取决于地位肯定时，H越大，齿轮泵关机进油孔的时越快，，泵油开端时也越快，。进而，H越小，泵油开端时越迟缓。因而要基于设计和校正来定恰当的压轮体运转间距H，以绝对泵油开端时的精准的性。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-市场定位螺丝; 5-回油道; 6-回油孔; 7-有油阀扭簧; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫件; 19-滚珠

  来说多缸机，各分泵的H值应成正比。整改混凝土混凝土垫块在喷液压油泵原机时均已调好，不得随性对换。混凝土混凝土垫块是用耐有损坏素材制作而成相结行热正确处理以增进洛氏硬度，故此在使用的的中材质有损坏。如长精力在使用的的后有损坏较多，可换面在使用的的。

  喷油阀泵体分前后左右两个部分，喷油阀上体用作重新怎么安装液压泵偶件及脸上出油阀偶件，阴道用作重新怎么安装凸轮机构轴、滚轴体和输进气软管道管阀等。泵体前侧的中部打有检视窗孔，事先捡查和修正泵油耗。下端有检视润滑油面的检视孔。喷油阀上体含有一根油道，与各液压泵套筒室外的环状油槽连通。环状油槽则与液压泵套筒上的进、回油孔连通。由输进气软管道管阀供来的非高压油进行进进气软管管直接头进来油道中。油道中的静音有压力由装在回进气软管管直接头内的回油阀有效控制，一想要确保在5～10kPa标准内。油压机机过低，在液压泵上行时，静音并不能更快进行进油孔进来液压泵上半部油腔。当油耗过重而使油压机机上升时，少量的静音会顶开回油阀流进静音细滤器中。
