580KW静音车带发直流发减速机组站厂装置并机柜新线路电力设备图原则：由充值器AC220V/DC24V，提供数据带发直流发减速机组站厂装置设定器用到的打印的输出供电DC24V。带发直流发减速机组站厂装置初始化后由KA5沟通220V正中间继电气产品打印的输出一款初始化无线走势。静音车带发直流发减速机组站厂装置设定器用无线走势二次回路把带发直流发减速机组站厂装置的输出功率电流、输出功率，声音频率，转数等带发直流发减速机组站厂装置的一些参数指标无线走势返馈到设定器，由设定器传来命令。   当汽油电站厂机通电后，把电邮到旋钮柜上部的主母排。控住器可以依据模式监控器可达特定生活条件通电气油控住，无法控住，可以依据DC24V继家用家用家电打出数据信息。电站厂机控住器可以依据相电流电压监测操控系统网回路调节电开关，监测操控系统网到要求低压真空塑壳低压断路器通电相电流电压，控住器可以依据KA3继家用家用家电打出送电数据信息，合上主旋钮断路，低压真空塑壳低压断路器送电后送电指的是灯亮。当控住模式必须要分闸的期间，可以依据KA3分闸继家用家用家电打出分闸数据信息，主旋钮低压真空塑壳低压断路器分闸，低压真空塑壳低压断路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主面板开关柜
编号	名号	主要参数规格为	企业	总数量	生产商
1	万用式架构负荷开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发电设备马达组掌握器	HGM9510	只	2	众智
3	开关电源开关电源开关信息模块	BAC06A	只	2	众智
4	小中间的继物品	HH52P    DC24V	只	8	正泰
5	小款中间商继电	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	隔绝子	环形，红颜色，M10	只	12	海坦
14	辅材费		台	2	国优

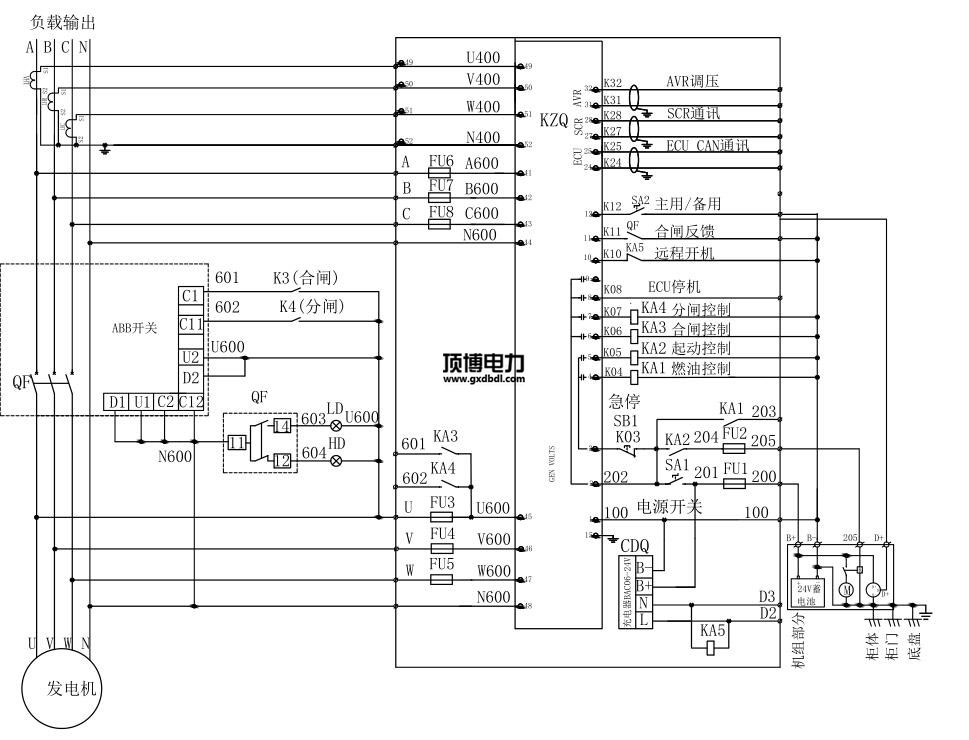

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
